ElMod - FusionX Platine Rev.C
Bei uns erhalten Sie immer die aktuelle Revision.
Was ist ElMod FusionX? Es ist der Nachfolger für ElMod Fusion PRO.
Die universelle Zentraleinheit vereint vielfältige Fahr-, Licht-, Waffen-, und Soundfunktionen in einer kompakten Platine. Mit diversen Erweiterungsoptionen gehen Sie keine Kompromisse ein und gestallten den Funktionsumfang nach Ihren Bedürfnissen.
Lieferumfang

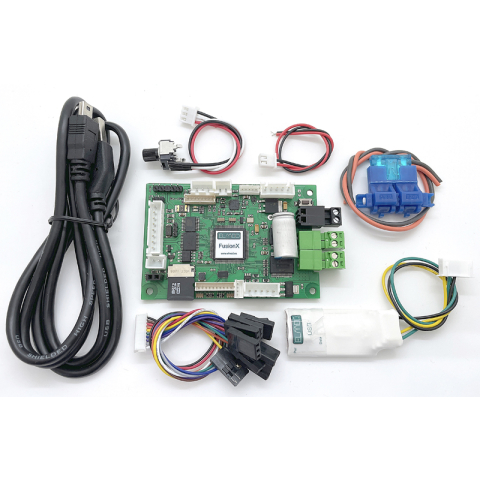

- ElMod FusionX Platine
- Anschlussset für Stromversorgung (Stecker, Kabel, Sicherungshalterung und Sicherung)
- Zwei Anschlussstecker für Antriebsmotoren
- Kabelset für Analogempfänger (acht Kanäle + Stromversorgung)
- Lautstärkeregler und Anschlusskabel für Lautsprecher
- USB-Dongle mit USB Kabel
- Vier doppelseitig klebende Moosgummipunkte zur Befestigung der Platine im Modell
Optionales Zubehör
- FX Expander: Servos, Blinker und erweiterte Lichtfunktionen
- FX Battle: Anschluss an BU-Optionen von Tamiya®, HengLong® und Taigen®
- FX SBus: Anschluss an SBus-kompatible Empfänger. Ermöglicht die Verwendung von bis zu 16 Kanälen
- FX Stabi (in Vorbereitung): 2-Achs-Stabilisierung für die Hauptwaffe
- ElMod Bluetooth: Konfiguration und Fahrfunktionen über Bluetooth®
- TK6-Adapter: Vereinfachter Anschluss der Turmfunktionen und Beleuchtung an HengLong® Fahrzeuge mit TK6.x-Elektronik
- Tamiya-Adapter: Vereinfachter Anschluss der Turmfunktionen und Beleuchtung an Tamiya® Modelle
Antrieb
- 2×15 A starke (2×30 A Spitzenstrom), kurzschluss- und überlastgeschützte Treiber für einen oder zwei Antriebsmotoren
- Die Verwendung eines Überlagerungsgetriebes ist möglich
- Physik-Engine: Realistisches Fahrverhalten durch Simulation der Massenträgheit. Das Fahrzeug fährt "wie ein Großer". Beschleunigung,
Verzögerung, Höchstgeschwindigkeit, Gangschaltung und viele andere Eigenschaften werden simuliert
- Alle Fahrparameter sind einstellbar
Lenkung
- (abschaltbare) Lenkung über Ketten mit umfangreichen Einstellmöglichkeiten
- (abschaltbares) Drehen um die Hochachse („Spin Turn“)
- Mit optional erhältlichen FX Expander: Lenkung von bis zu drei individuell konfigurierbaren Lenkachsen über Servos mit optionalem
geschwindigkeitsabhängigem Lenkausschlag
Turmfunktionen und Waffen
- HengLong®/Taigen® kompatibler Anschluss für die Turmgruppe
- Optional erhältlicher Adapter für eine Tamiya® Turmgruppe
- Voll proportionales Turmdrehen über einen Motor mit max. 1,5A Stromstärke
- Voll proportionales Heben/Senken der Kanone über einen Motor mit max. 1,5A Stromstärke
- Ansteuerung eines Schussmotors mit max. 2A Stromstärke
- Ansteuerung der Tamiya® Rohrrückzugmechanik mit getrennt einstellbaren Einzug und Auszugsgeschwindigkeit
- Unterstützung für HengLong® und Taigen® Rohrrückzugmechanik mit Auswertung der Endposition bzw. Abschussposition des Rohres und
Synchronisation mit dem Schussknall
- Unterstützung für Taigen® Servoelektronik für den Rohrrückzug (einfache Version)
- Unterstützung für Taigen® servobestückten Turm (Heben/Senken und Schuss über Servos)
- Mit optional erhältlichen FX Expander: Simulation des Rohrrückzugs über ein Servomotor mit getrennt einstellbarer Einzug- und
Auszugsgeschwindigkeit und einstellbarer Wegbegrenzung
- Anschluss für Taigen® Xenonblitz oder HengLong® LED-Mündungsblitz
- MG Mündungsblitz über LED mit einstellbarer Schusskadenz
- Optionale Simulation des Schussrückstosses durch einstellbaren Ruck des Fahrwerks
- Mit optional erhältlichen FX Expander: Mündungsblitz eines zweiten MGs mit einstellbarer Schusskadenz
- (In Vorbereitung) Mit optional erhältlichen FX Stabi: 2-Achs Stabilisierung der Hauptwaffe bei modernen Panzern
Beleuchtung
- An alle Lichtkanäle können eine oder zwei LEDs direkt angeschlossen werden. Keine weitere Beschaltung ist notwendig
- Alle Lichtanschlüsse sind kurzschlussfest. Die LEDs können bei versehentlicher Verpolung nicht beschädigt werden
- Dimmbares, über die Fernsteuerung abschaltbares Frontlicht
- Kombinierte Rückleuchte mit Bremslicht mit getrennt einstellbarer Helligkeit
- Mit optional erhältlichen FX Expander:
- Drei weitere frei belegbare Lichtkanäle
- Blinker mit Warnblinkfunktion
Servofunktionen
- Mit optional erhältlichen FX Expander: Anschluss von bis zu drei Servos für unterschiedliche Funktionen, zum Beispiel (Liste nicht vollständig):
- vertikales und horizontales Richten der Hauptwaffe
- Lenkung einer Lenkachse
- Öffnen und Schliessen von Luken
- Betätigung von Scheibenwischern oder Radar
- Max. 2 A Dauerstromverbrauch für alle Servos gemeinsam
Rauchfunktion
- Unterstützung einer Raucheinheit für Motorabgase mit last- und motorgeräuschabhängigem Rauchausstoss
- Wahlweise Anschluss eines einfachen Rauchers oder eines Rauchers mit getrennter Ansteuerung für die Heizung und Lüftung
Sounderzeugung und Geräusche
- Unterstützung aller ElMod Sample Sets für besonders vorbildgetreue Geräuschwiedergabe
- Integrierte Soundeinheit spielt mehrere unterschiedliche Geräusche gleichzeitig ab
- Geräuscharten Antrieb
- Mehrere Anlassergeräusche mit Unterscheidung zwischen Kalt- und Warmstart
- Mehrere Abstell- und Anfahrtsgeräusche, Motorgeräusche für die Fahrt mit simuliertem Gangwechsel und Unterscheidung zwischen Volllast,
Teillast, Motorbremse und mechanischer Bremse
- Turboladerpfeifen
- Keine Stufen zwischen den einzelnen Motorgeräuschen
- Geschwindigkeitsabhängige Fahrbegleitgeräusche wie Ketten- oder Fahrwerkquietschen
- Optionale Umgebungs- und Umweltgeräusche
- Geschwindigkeitsabhängige Turmdrehgeräusche mit optionaler Unterscheidung zwischen Antrieb ohne und mit Motorunterstützung
- Geräusch für Höhenrichten der Hauptwaffe
- Schuss aus der Hauptkanone wahlweise als Einzelschuss oder Dauerfeuer (z.B. Flak)
- Variable Geräusche für den Einschlag des Geschosses mit Simulation des Einschlags in verschiedenen Entfernungen
- Schussgeräusch für MG
- Schussgeräusch für Zusatz-MG
- Bis zu 24 über die Funkanlage auslösbare individuelle Geräusche wie z.B. Hupe, Funkdurchsagen usw.
- Klartextansage bei zu geringer/zu hoher Akkuspannung
- Geräusche für IR-Kampfmodus
- Gezieltes Anheben oder Absenken der Lautstärke einer Geräuschart (z.B. Anhebung der Lautstärke des MGs und Absenkung der
Lautstärke des Motors) und umfangreiche Konfiguration der Geräuschparameter
- Einstellung der Gesamtlautstärke über einen mitgelieferten Drehpotentiometer
- Einstellung der Lautstärke über einen Drehregler der Fernsteuerung
- Alle mitgelieferten Samplesets befinden sich auf einer vom PC/Notebook lesbaren microSD-Karte und werden zur Laufzeit über
die ElMod App ausgewählt
- Integrierter 10W digitaler Audioverstärker für den Anschluss eines 8 Ohm Lautsprechers
Steuerung
Analogempfänger
- Eine handelsübliche Modell-Fernsteueranlage (Sender und Empfänger, 40 MHz bzw. 2.4 GHz) mit mindestens zwei rückstellenden Kanälen
(Gas + Lenkung)
- Anschluss für bis zu acht Kanäle
- Vier Kanäle für die Grundfunktionen (Fahren, Turm, Waffen)
- Ein Kanal für optionale Lautstärkeregelung
- Insgesamt können neben den Grundfunktionen 40 weitere Funktionen weitgehend frei belegt werden
- Der Empfänger benötigt keine zusätzliche Spannungsversorgung. 5 V BEC werden bereitgestellt
SBus
- Benötigt den optional erhältlichen Adapter FX SBus
- Eine SBus-kompatible Modell-Fernsteueranlage mit mindestens zwei rückstellenden Kanälen (Gas + Lenkung)
- Verwendung von bis zu 16 Kanälen
- Einfachste Verkabelung. Nur ein Stecker mit drei Leitungen für Stromversorgung und alle Signale
- Vier Kanäle für die Grundfunktionen (Fahren, Turm, Waffen)
- Ein Kanal für optionale Lautstärkeregelung
- Insgesamt können neben den Grundfunktionen 44 weitere Funktionen auf 11 Kanäle verteilt werden
- Der Empfänger benötigt keine zusätzliche Spannungsversorgung. 5 V BEC werden bereitgestellt
Bluetooth / USB
- Für kabellose Verbindung. Benötigt den optional erhältlichen Bluetooth-Adapter
- Steuerung bequem an einem Android Smartphone oder Tablet bzw. PC oder Notebook
IR-Kampffunktion
- Anschluss über einen optional erhältlichen Adapter FX Battle an wahlweise den Tamiya® BU-Pilz, HengLong® bzw. Taigen® Battle Option
- Einfache Konfiguration über einen einzelnen Taster
- Fahrzeugart: leicht, mittel, schwer
- Testmodus reagiert auf die meisten Infrarotfernbedienungen um die Battle-Funktion zu überprüfen
Konfiguration
- Die kostenlose ElMod App bietet umfangreiche Konfigurationsmöglichkeiten am Computer
- Passendes USB-Dongle nebst einem USB-Kabel ist mitgeliefert
- Verfügbar für Microsoft® Windows® 10, Apple® MacOS® und Android®
- Parametrisierung, Status-Informationen und Kontrolle aller Fahrzeugfunktionen
- Individuelle Fahrzeugprofile können erstellt und gespeichert werden
Allgemein
- Betrieb an NiCd-, NiMh- bzw. LiPo-, LiIon-Akkus mit einer Spannung zwischen 7,2 V und 11,2 V
- Unterspannungsabschaltung zum Schutz vor Tiefentladung
- Überspannungsabschaltung
- Alle Anschlüsse in gesockelter Ausführung
- Mitgelieferte, handelsübliche 15 A KFZ Sicherung für den Schutz des Antriebs
- Integrierte, rückstellbare SMD-Sicherung für den Schutz der Turmfunktionen
- Kompakte Abmessungen (76 mm x 50 mm)
